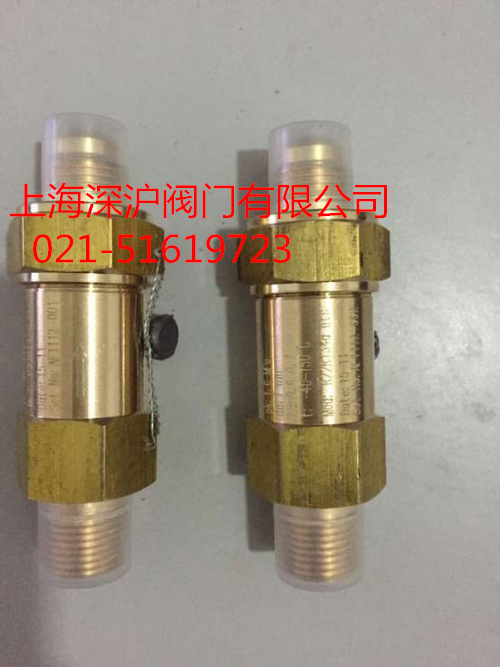

帶手柄彈簧全啟式安全閥 產品介紹：
A28H型帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/10R8型帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
帶手柄彈簧全啟式安全閥 應用范圍：
A28H帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P型安全閥、A28Y-10R8型帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上
帶手柄彈簧全啟式安全閥 標準規(guī)范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
帶手柄彈簧全啟式安全閥 零件材料與工況：
| NO. |
零件名稱 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
| 1 |
閥體 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
| 2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
| 3 |
調節(jié)圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
| 4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
| 5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
| 6 |
閥桿 |
2Cr13 |
2Cr13 |
316 |
| 7 |
調整螺桿 |
45 |
2Cr13 |
316 |
| 8 |
保護罩 |
ZG200-400 |
ZG200-400 |
CF8M |
| 9 |
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 |
帶手柄彈簧全啟式安全閥 主要尺寸及重量：
| 公稱通徑 |
尺寸 |
| do |
Rc |
G |
L |
L1 |
H |
| 15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
| 20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
| 25 |
15 |
1" |
11/4" |
45 |
72 |
277 |
| 32 |
20 |
11/4" |
11/2" |
55 |
85 |
312 |
| 40 |
25 |
11/2" |
2" |
67 |
100 |
322 |
| 50 |
32 |
2" |
21/2" |
76 |
112 |
348 |
| 65 |
40 |
21/2" |
3" |
110 |
135 |
370 |
| 80 |
60 |
3" |
4" |
110 |
145 |
410 |
帶手柄彈簧全啟式安全閥 安裝說明：
①各種帶手柄彈簧全啟式安全閥都應垂直安裝。
②帶手柄彈簧全啟式安全閥出口處應無阻力，避免產生受壓現(xiàn)象。
③帶手柄彈簧全啟式安全閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的帶手柄彈簧全啟式安全閥應作定期檢查。
帶手柄彈簧全啟式安全閥 訂貨須知:
⑴安全閥產品型號與名稱
⑵帶手柄彈簧全啟式安全閥公稱通徑DN
⑶帶手柄彈簧全啟式安全閥額定流量系數(shù)KV
⑷帶手柄彈簧全啟式安全閥公稱壓力和壓差
⑸彈簧全啟式安全閥閥體和閥內組件材料
⑹帶手柄彈簧全啟式安全閥流量特性
⑺帶手柄彈簧全啟式安全閥適用溫度
⑻彈簧全啟式安全閥電源電壓和控制信號
⑼帶手柄彈簧全啟式安全閥是否帶附件 |
